三层交换机使用ACL实现网咯

1.项目要求

VLAN 10能够访问Internet
VLAN 20和30不能访问Internet和VLAN10
VLAN 20和30之间能够相互访问

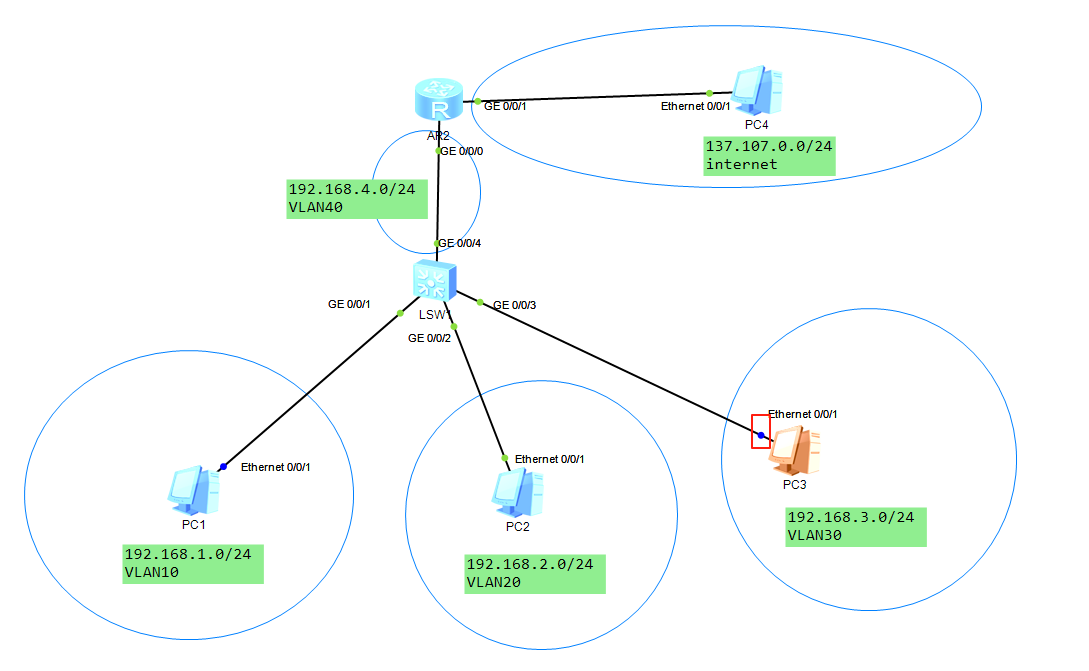

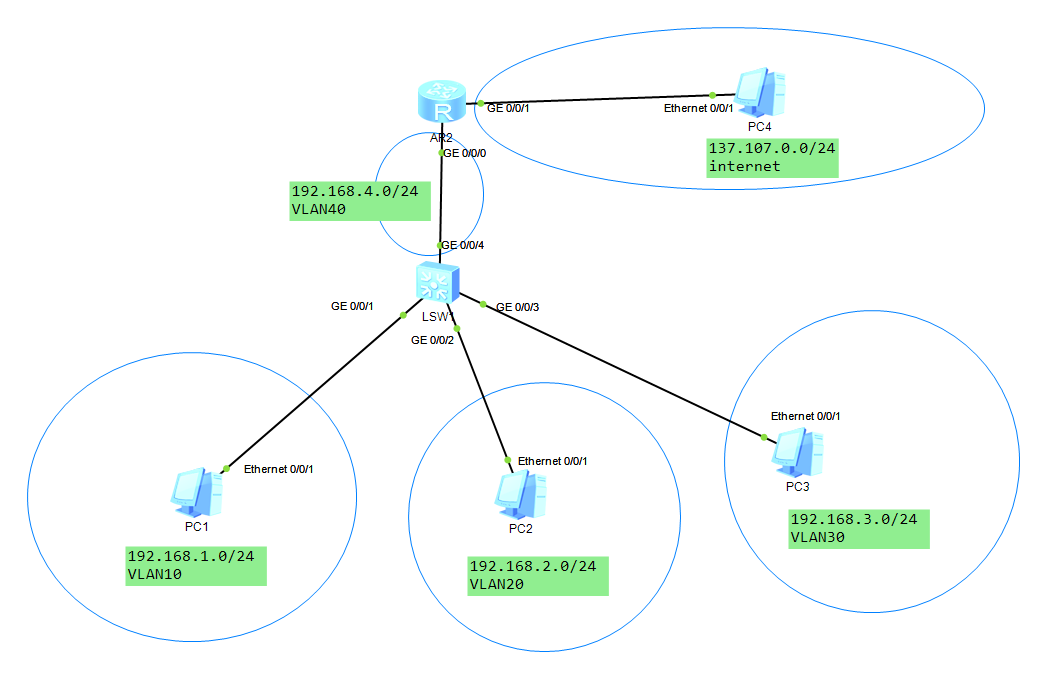

2.配置环境

配置LSW1

[Huawei]sys LSW1
[LSW1]undo info-center enable
[LSW1]vlan batch 10 20 30 40

[LSW1]int vlanif 10
[LSW1-Vlanif10]ip addr 192.168.1.1 24
[LSW1-Vlanif10]int vlanif 20
[LSW1-Vlanif20]ip addr 192.168.2.1 24
[LSW1-Vlanif20]int vlanif 30
[LSW1-Vlanif30]ip addr 192.168.3.1 24
[LSW1-Vlanif30]int vlanif 40
[LSW1-Vlanif40]ip addr 192.168.4.2 24
[LSW1-Vlanif40]quit

[LSW1]int g0/0/1
[LSW1-GigabitEthernet0/0/1]port link-type access
[LSW1-GigabitEthernet0/0/1]port default vlan 10

[LSW1-GigabitEthernet0/0/1]int g0/0/2
[LSW1-GigabitEthernet0/0/2]port link-type access
[LSW1-GigabitEthernet0/0/2]port default vlan 20

[LSW1-GigabitEthernet0/0/2]int g0/0/3
[LSW1-GigabitEthernet0/0/3]port link-type access
[LSW1-GigabitEthernet0/0/3]port default vlan 30

[LSW1-GigabitEthernet0/0/3]in g0/0/4
[LSW1-GigabitEthernet0/0/4]port link-type access
[LSW1-GigabitEthernet0/0/4]port default vlan 40

配置AR1


<Huawei>sys
[Huawei]sys AR1
[AR1]int g0/0/0
[AR1-GigabitEthernet0/0/0]ip addr 192.168.4.1 24
[AR1-GigabitEthernet0/0/0]int g0/0/1
[AR1-GigabitEthernet0/0/1]ip addr 137.107.0.1 24

配置路由器-LSW1

[LSW1]ip route-static 0.0.0.0 0 192.168.4.1

配置路由器-AR1

[AR1]ip route-static 192.168.0.0 16 192.168.4.2

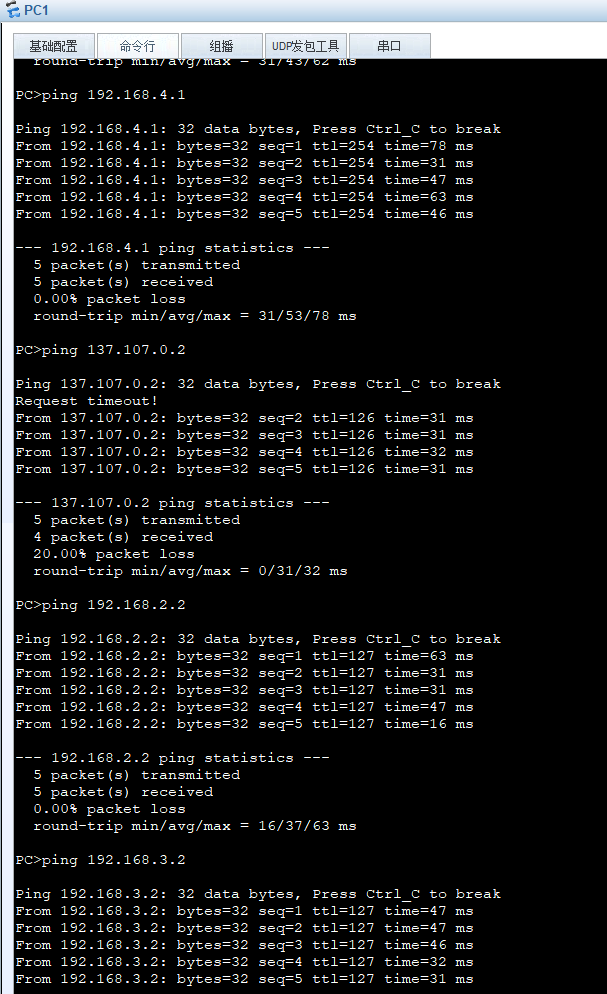

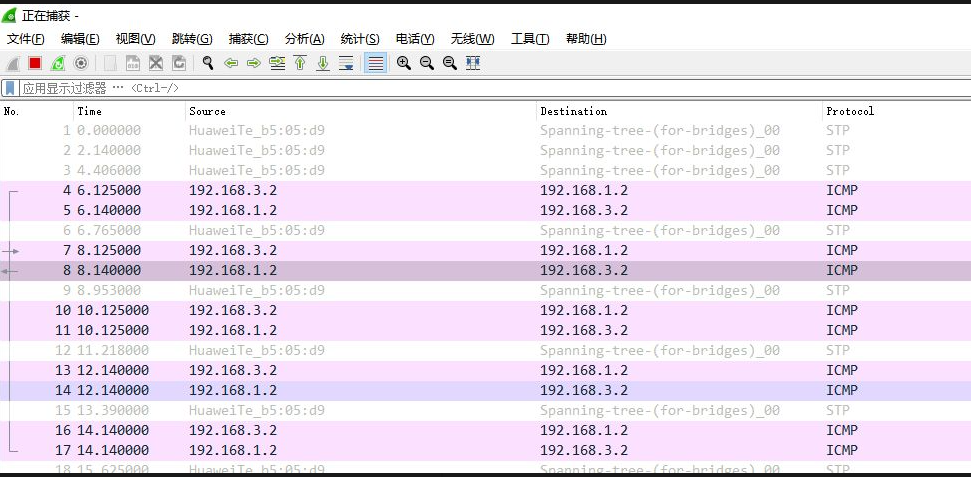

测试，各个PC都能互联互通

3.配置ACL


<LSW1>sys
[LSW1]acl 3000

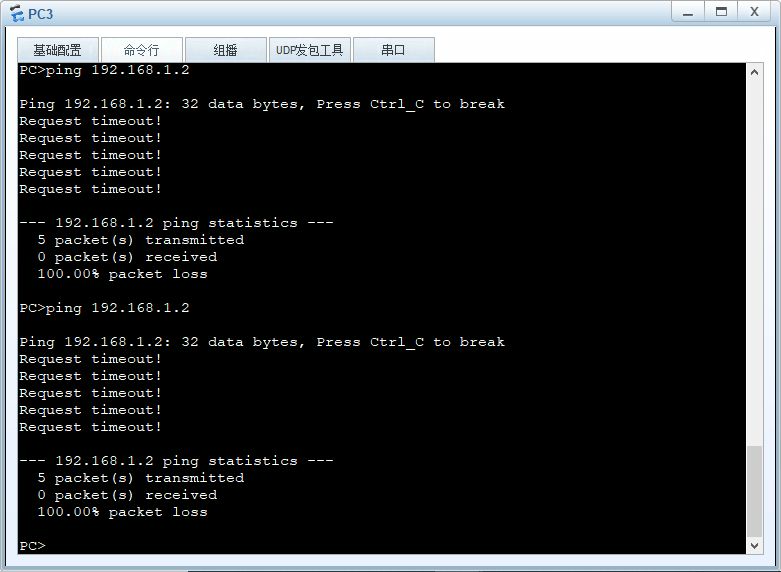

#--VLAN20 和 VLAN30 不能和 VLAN10互通
[LSW1-acl-adv-3000]rule 5 deny ip source 192.168.1.0 0.0.0.255 destination 192.1
68.2.0 0.0.0.255

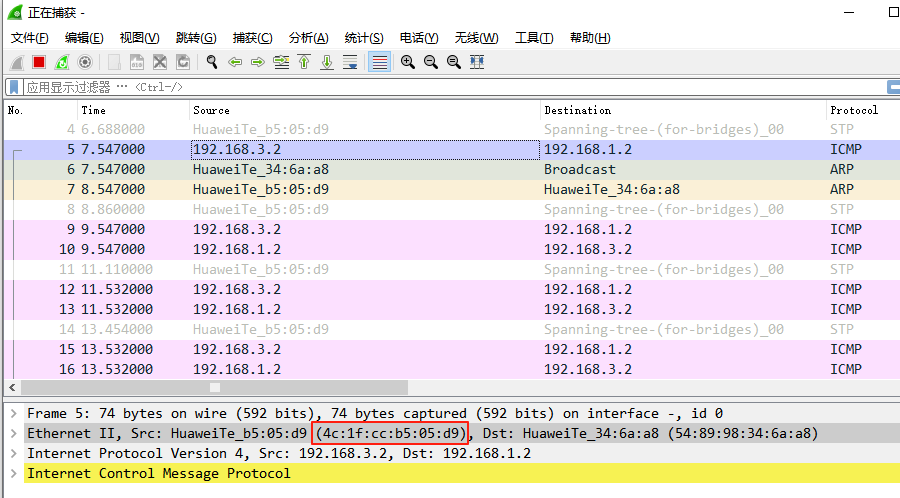

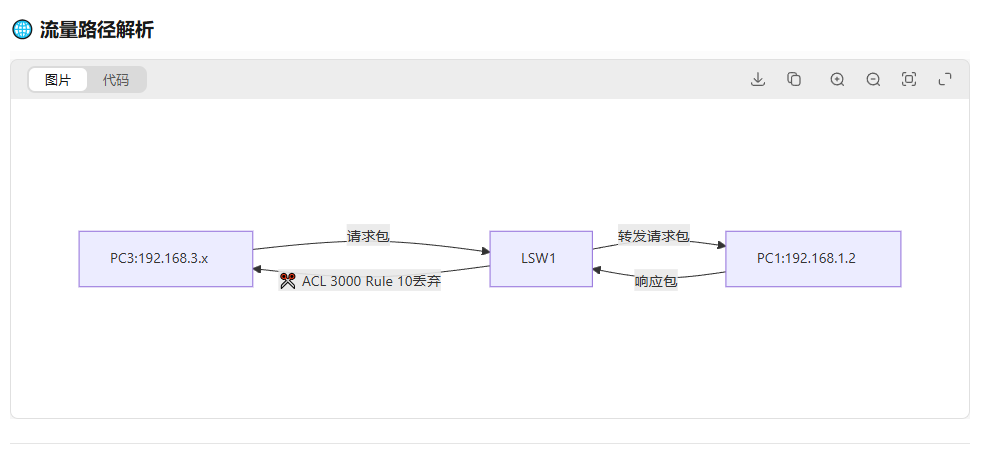

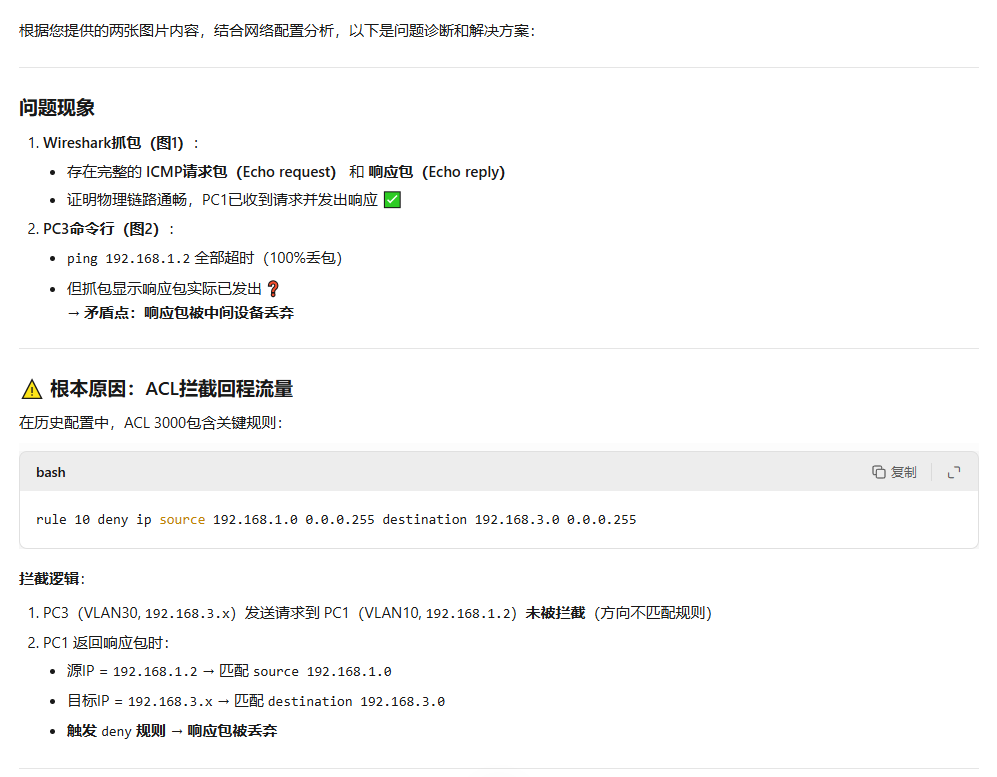

[LSW1-acl-adv-3000]rule 10 deny ip source 192.168.1.0 0.0.0.255 destination 192.
168.3.0 0.0.0.255

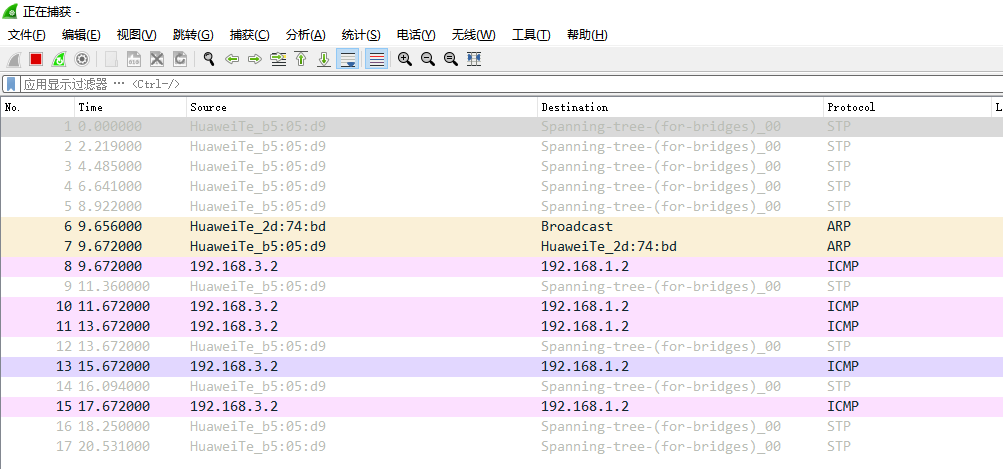

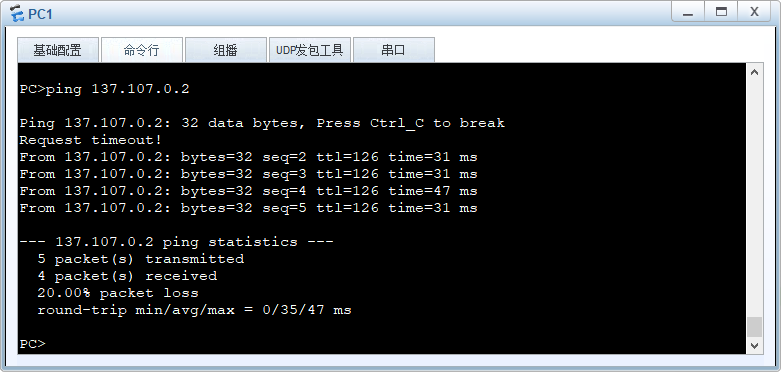

#--VLAN10 可以访问INTERNET
[LSW1-acl-adv-3000]rule 15 permit ip source 192.168.1.0 0.0.0.255

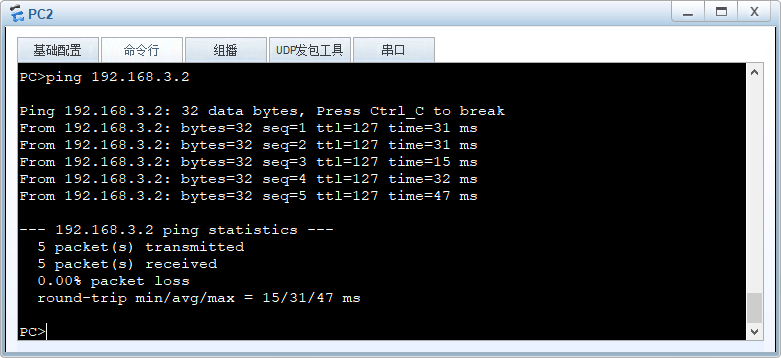

#--VLAN20 和 VLAN30 之间能互通
[LSW1-acl-adv-3000]rule 20 permit ip source 192.168.2.0 0.0.0.255 destination 19
2.168.3.0 0.0.0.255
[LSW1-acl-adv-3000]rule 25 permit ip source 192.168.3.0 0.0.0.255 destination 19
2.168.2.0 0.0.0.255

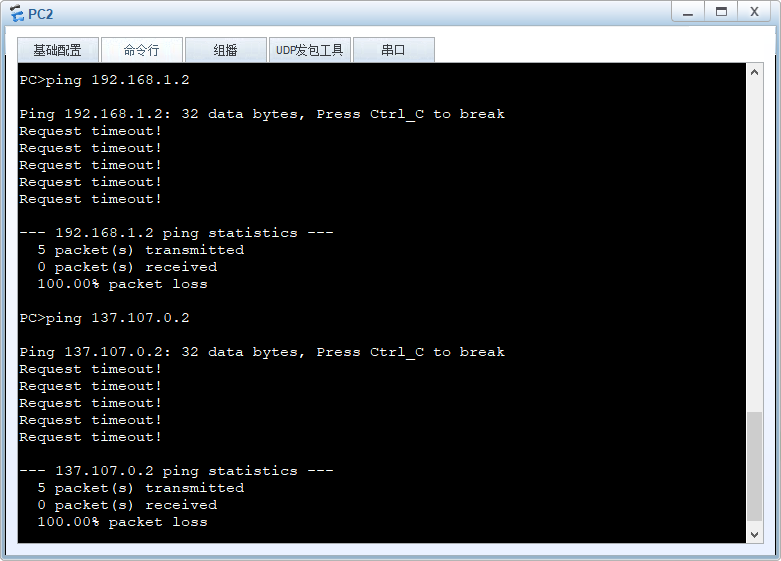

#--VLAN20 不能访问INTERNET（但由于没有真的互联网，因此只能禁止137的网段）
[LSW1-acl-adv-3000]rule 30 deny tcp source 192.168.2.0 0.0.0.255 destination-por
t eq 80
[LSW1-acl-adv-3000]rule 35 deny tcp source 192.168.2.0 0.0.0.255 destination-por
t eq 443
[LSW1-acl-adv-3000]rule 40 deny tcp source 192.168.2.0 0.0.0.255 destination-por
t eq 53
[LSW1-acl-adv-3000]rule 45 deny icmp source 192.168.2.0 0.0.0.255
[LSW1-acl-adv-3000]rule 50 deny ip source 192.168.2.0 0.0.0.255 destination 137.
107.0.0 0.0.255.255

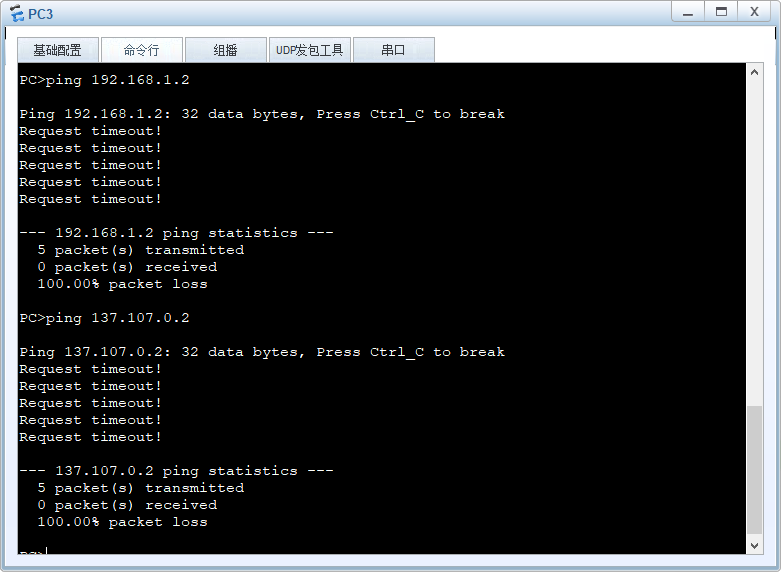

#--VLAN30 不能访问INTERNET（但由于没有真的互联网，因此只能禁止137的网段）
[LSW1-acl-adv-3000]rule 55 deny ip source 192.168.3.0 0.0.0.255 destination 137.
107.0.0 0.0.255.255

#--绑定VLAN
[LSW1]traffic-filter vlan 10 inbound acl 3000
[LSW1]traffic-filter vlan 20 inbound acl 3000
[LSW1]traffic-filter vlan 30 inbound acl 3000
